Trinnov 3D XLR5 Microfoon

De Trinnov 3D-XLR5-microfoon wordt gebruikt om de meting(en) te verrichten en is wellicht de belangrijkste component van het Trinnov kalibreringsproces. Immers zonder een precieze meting van de akoestiek in de ruimte kunnen geen juiste berekeningen en correcties gemaakt worden.

De geavanceerde algoritmen die door de optimizer worden gebruikt, zijn afhankelijk van de precieze akoestische meting en de mogelijkheid om de exacte plaats van de luidsprekers in de ruimte te bepalen. Bovendien moet er ook een onderscheid gemaakt kunnen worden in het eerst aankomend signaal en de daaropvolgende reflecties.

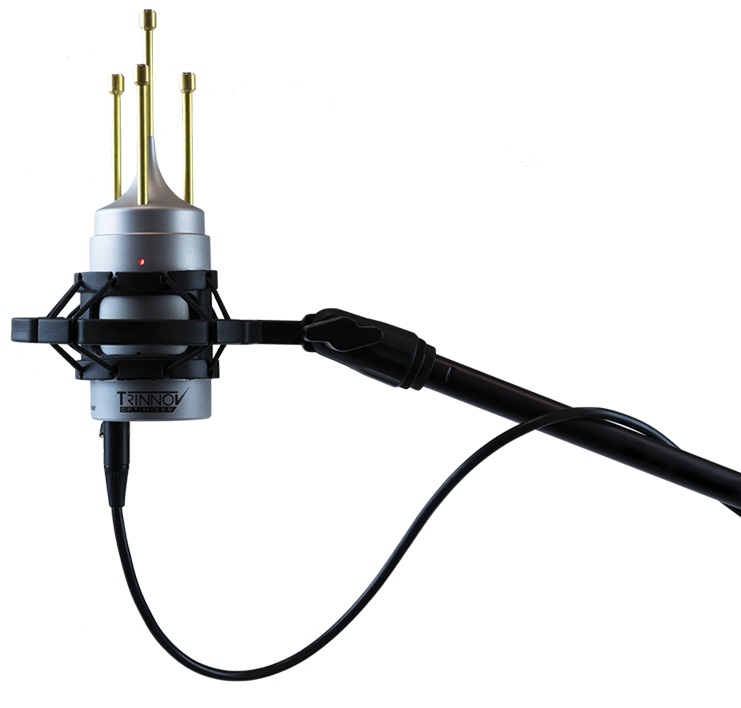

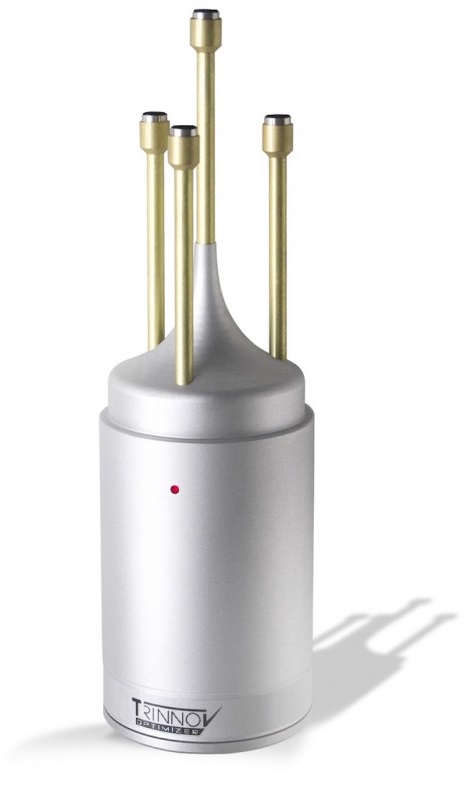

Om dit mogelijk te maken heeft Trinnov veel geïnvesteerd in techniek en technologie en bijbehorende algoritmen om de berekeningen te kunnen doen. De 3D-microfoon bestaat uit vier microfoons die op dunne bronzen buisjes zijn gemonteerd om het geluid zonder storing te meten. De microfoons zijn in een tetrahedron opstelling geplaatst om de afstand en hoek (zowel vertikaal als horizontaal) te kunnen meten. De specifikaties van de microfoons worden gemeten en per 3D-microfoon worden vier gelijke microfoons bij elkaar gezocht. Dat levert een meetnauwkeurigheid op van +/- 2 graden in iedere richting.

De vlakke meetkarakteristiek wordt bereikt door een stringente kwaliteitscontrole en ingebouwde FIR compensatiefilters. Ieder van de vier microfoons is geijkt en getoetst aan een benchmark.
De modulatierespons en achtergrondruis van iedere microfoon wordt bepaald en alleen goedgekeurde en vier identieke microfoons worden toegepast. Als de 3D-microfoon is geproduceerd, wordt er nog een meting gedaan om compensatiebestanden te berekenen. Hierdoor heeft iedere 3D-microfoon een vlakke respons tussen 20 Hz – 24 kHz met een nauwkeurigheid van +/- 0,1 dB.

De afzonderlijke microfoons zijn genummerd, evenals de vier microfoonkabels. Aan de voorzijde is een LED geplaatst dat de voorzijde aangeeft en gericht moet worden naar het midden van het geluidsveld voordat de kalibratie begint. De LED geeft ook een te lage batterijspanning aan. De batterij voedt de elektronica, zoals de microfoonversterkers. Daardoor heeft de 3D-microfoon een zeer goede signaal/ruisafstand. Belangrijk voor een juiste meting.

De 3D-microfoon wordt apart geleverd. U kunt er voor kiezen uw dealer de metingen te laten doen. Als u daarna geen belangrijke wijzigingen aanbrengt in uw luisterruimte, heeft u de 3D-microfoon niet meer nodig. Wilt u zelf experimenteren en metingen doen, dan is een eigen 3D-microfoon handig.
